Особенности чтения чертежей жгутов и кабелей
Основным конструкторским документом чертежа жгута является спецификация, выполняемая на отдельных листах формата А4, по правилам, установленным ГОСТ 2.106-96.
Направление ответвлений, расположение жгута и его элементов на поле чертежа относительно основной надписи должны соответствовать фактическому их положению в готовом жгуте. При выполнении чертежа жгута изображают:
- проводники и их соединения;
- запасные проводники;
- переходные контакты;
- соединительные устройства (штепсельные разъемы, наконечники);
- маркировочные бирки, которыми производится маркировка кабелей, жгутов, отдельных ветвей;
- размеры длин всех участков жгута с указанием допустимых отклонений (размеры радиусов изгиба допускается не указывать);
- указания о присоединении проводников.

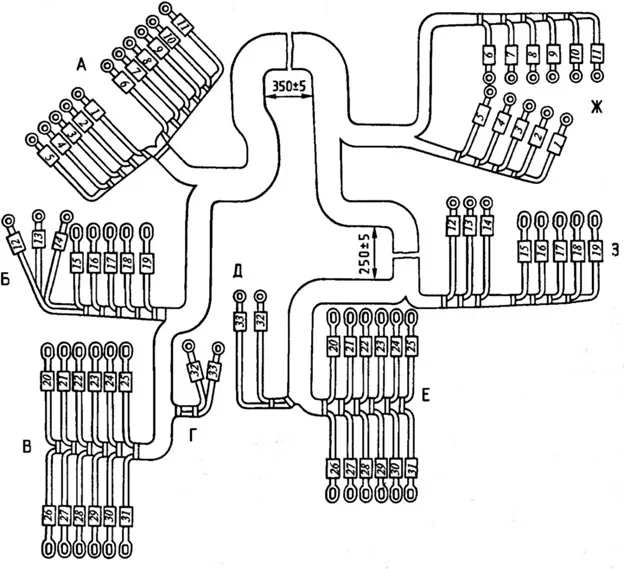

Электрические соединители (штепсельные разъемы), наконечники, лепестки и т.п. изображают внешними очертаниями (рис. 1).

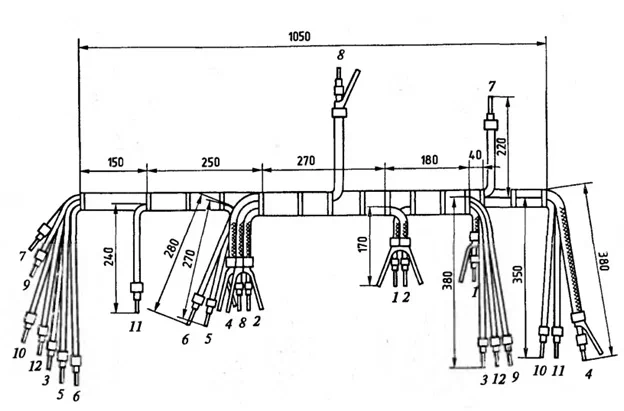

На чертеже жгута (кабеля) должны быть помещены сведения о присоединении проводников. Поэтому для каждого проводника указывают цифровое обозначение, присвоенное ему на чертеже для электромонтажа или на электрической схеме. Обозначение проводника наносят около обоих концов изображений проводника и, при необходимости, у мест разветвления (рис. 3).
Цифровое обозначение допускается указывать на изображении маркировочной бирки и присваивать условное обозначение группе проводников у места ее разветвления на отдельные провода. При этом группы следует обозначать прописными буквами русского алфавита в алфавитном порядке в соответствии с расположением групп на изображении, считая сверху вниз в направлении слева направо (рис. 1). Допускается на изображении соединительных устройств или около них наносить обозначения, присвоенные этим устройствам на электрической принципиальной схеме или на схеме соединений.

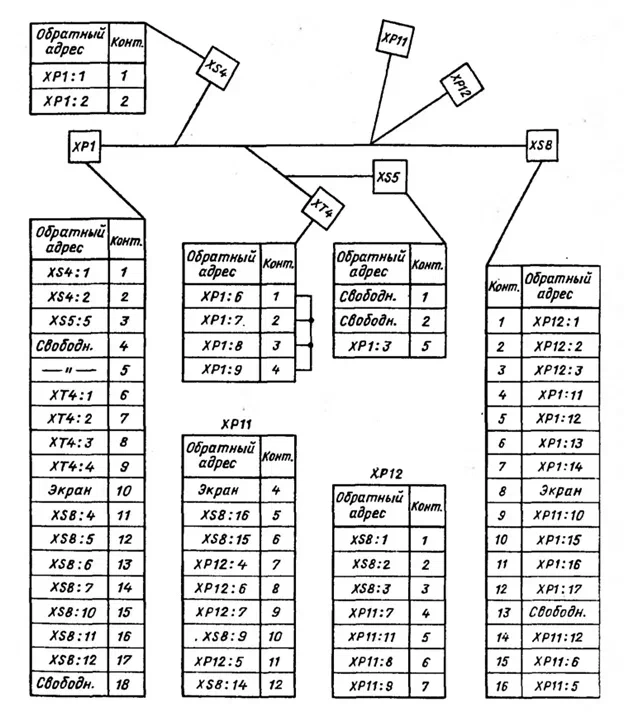

Указания о присоединении проводов можно приводить в таблице, помещаемой около изображения соединительного устройства или на свободном поле чертежа (рис. 4). В таблице указываются контакт разъема, номер проводника или адрес присоединения вторых концов проводов. В последнем случае обозначения проводников не наносят.

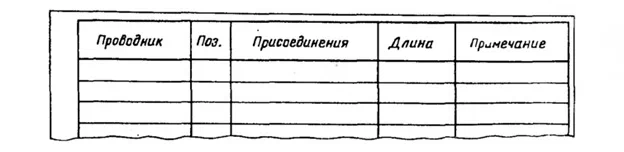

В некоторых случаях сведения о присоединении удобно помещать в таблице, приведенной на поле чертежа, или оформлять последующими листами сборочного чертежа. Таблицу присоединений выполняют по форме, приведенной на рис. 5.
В графах таблицы указывают:
- «Проводник» — обозначение проводника;
- «Поз.» — номер позиции материала провода жгута по спецификации;
- «Присоединения» — адреса присоединений обоих концов проводника. Когда конец проводника снабжается наконечником или остается свободным, следует давать ссылку на номер позиции. При этом допускается ссылаться на обозначение, присвоенное группе проводников, например «А. поз. ...»;
- «Длина» — длина провода жгута, если она не указана на изображении.

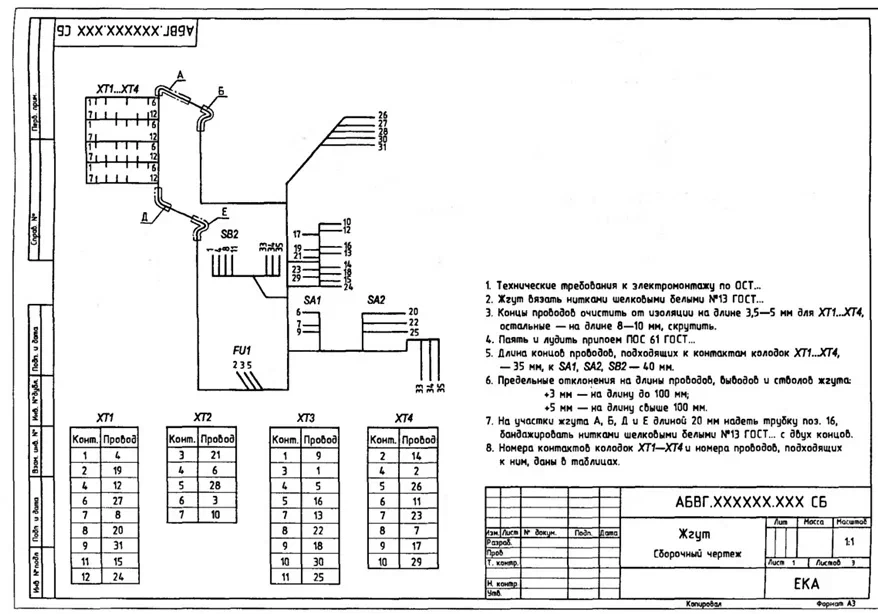

На рис. 4.7 показан пример оформления сборочного чертежа жгута. Изображение жгута выполнено условно. Проводники обозначены арабскими цифрами в пределах жгута. Сведения о присоединении проводников приведены в таблицах колодок ХТ1 ... ХТ14, размещенных на свободном поле чертежа. Данные проводника (марка, сечение) указаны в спецификации (для данного примера спецификация не приводится).

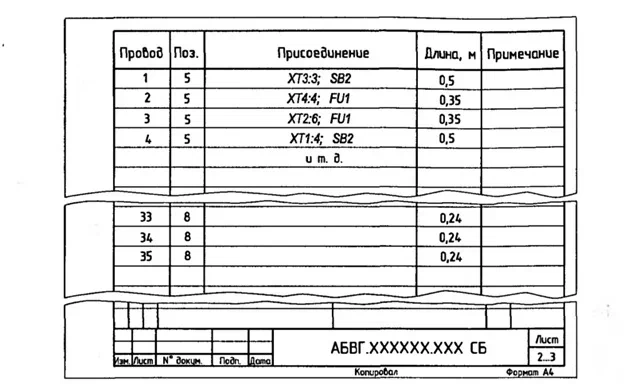

Длина отдельных проводников и сведения о присоединениях даны в таблице присоединений, оформленной на последующих листах сборочного чертежа (рис. 7).

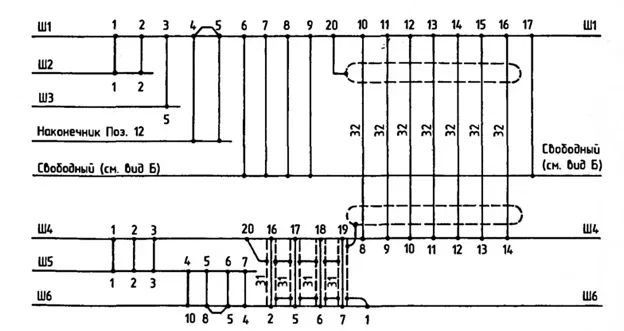

Для жгутов и кабелей, применяемых в радиоэлектронной промышленности, сведения о присоединениях проводов удобно указывать на схеме соединений, выполненной на поле чертежа (рис. 8).
Оформление схемы соединений должно соответствовать ГОСТ 2.701-84* и ГОСТ 2.702-75*, при этом должны быть изображены все незадействованные контакты, на которые заведены запасные провода. Расстояния между линиями, изображающими электрические связи, выбираются в пределах 8 ... 10 мм. Разъемы, одинаковые наконечники и т.п. изображают разнесенным способом: контакты соединяют сплошной тонкой линией, на концах которой указывают буквенно-цифровые позиционные обозначения соединительных устройств, присвоенные им на принципиальной схеме. Располагать разъемы рекомендуется по возрастанию порядковых номеров позиционных обозначений сверху вниз. Запасные провода и свободные контакты разъемов следует изображать упрощенно в конце схемы в правой ее части. Обозначение контактов соединительных устройств наносят у точки, обозначающей присоединение. При выполнении отдельных цепей жгута проводами различных марок и сечений на линиях электрической связи указывают номера позиций этих проводов по спецификации жгута (рис. 10). Указания о марках и сечениях проводов, которыми выполнена большая часть соединений, помещают в технических требованиях чертежа.
Переход от одной цепи к нескольким цепям или от проводов одного сечения к проводам другого сечения в кабеле необходимо производить с помощью переходных контактов. Место установки переходных контактов определяется конструктором и указывается на чертеже.
На чертеже жгута (кабеля) должны быть помещены технические требования к их изготовлению и контролю. Первым пунктом технических требований является ссылка на ОСТ, устанавливающий правила выполнения внешнего электромонтажа кабельных изделий.
В следующих пунктах технических требований помещают указания о технологических особенностях выполнения жгута или кабеля, данные по дополнительным испытаниям с учетом специфики данного жгута или кабеля, сведения о применении наружной изоляции и другие указания, уточняющие конструкцию.

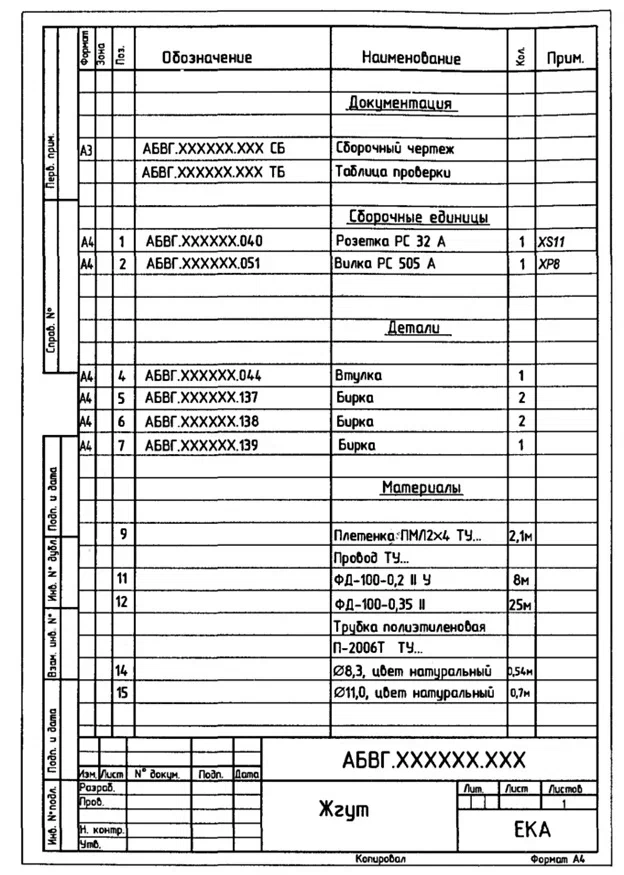

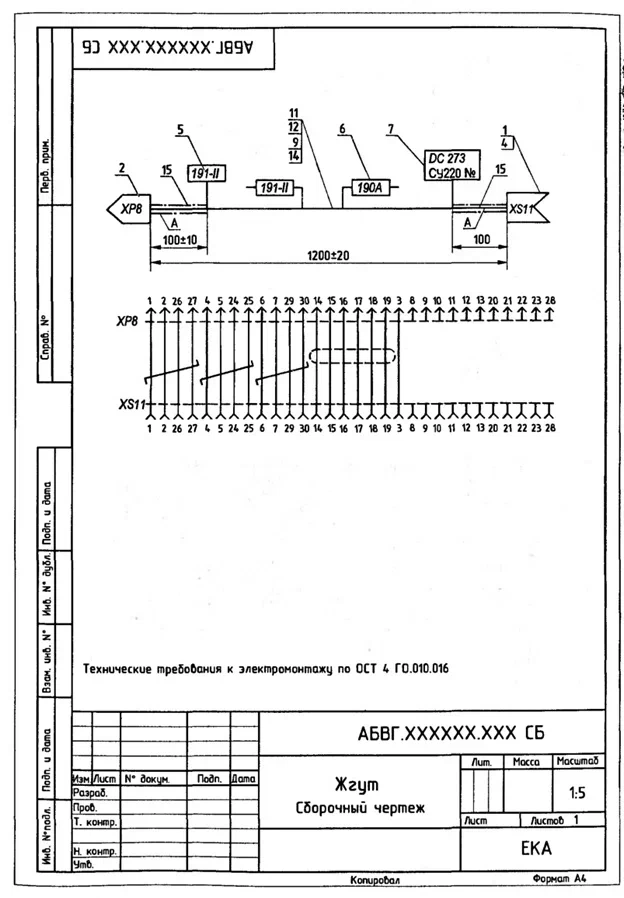

Пример выполнения сборочного чертежа жгута приведен на рис. 9, спецификации — на рис. 10. Жгут изображен условно, кабельные вилка и розетка — упрощенно. Сведения о соединении проводников содержатся в схеме, размещенной на поле чертежа. Технические требования поясняют технологию изготовления жгута.
Связь сборочного чертежа со спецификацией осуществляется через позиционные обозначения. Буквенно-цифровые позиционные обозначения, присвоенные соединительным устройствам на электрической принципиальной схеме, приведены в графе «Примечание».
